LEHİMLEME STANDI NASIL YAPILIR ?

     Özellikle elektronik alanında ihtiyaç duyulan PCB standı veya lehim sehpası olarak da bilinen lehim standı bir çok devre, kablo, devre elemanı vb. malzeme tutma işlemlerinde sıklıkla kullanılıyor.

Hem içerik üretirken hem de kendin yap projelerde ihtiyaç duyduğumuz lehim sehpasını artık bizimde yapmamız gerektiğine karar verdik.

Yapım aşamasında kullanacağımız malzemeler ucuz ve kolay bulunabilir olduğu gibi hazır satılanları da uygun fiyatlarda almak mümkün. Biz yine de kendimiz yapmaya çalışalım....

Aslında yine yapım aşaması bulunan bir video hazırladık ve en altta paylaştık ama videodakinden daha sağlam ve güzel görünüşü olan versiyon 2 diyebileceğimiz lehim standı daha iyi olduğu için bunun yapım aşamasını anlatacağız isterseniz videodan diğerine bakabilirsiniz.

Yine ilk olarak malzeme listemize bakalım;

1-Klemens

2-Makaron

3-Yuvarlak kablo yüksüğü

4-Timsah ağzı krokodil kablo

5-Güzel görünüş için 3B parçalar

6-Kullandığınız klemense uygun vidalar ve pullar

7-Klemensin içine uygun çapta çivi (yuvarlak sert parçalar)

Yukarıda ki renkli kelimelere tıklayarak ne işe yaradıklarını öğrenebilirsiniz.

Yukarıdaki resimde de gördüğünüz gibi ilk yapmamız gereken klemensin içindeki genelde prinç, demir ve döküm kullanılan vidalı parçayı çıkarmak. (Vidaları sökün kendi çıkacaktır.)

Sökmüş olduğumuz bu parçanın birinci vida yuvasına timsah ağzını vidalayacağız araya pul kullanırsanız hareket ettirince vida gevşemez.

Diğer yuvaya da  sadece vida takacağız çünkü timsah ağzını sıkıp gevşetmede yardımcı olacak. (Çiviye bu parçayı kablo takılan yerden geçireceğiz boşta kalan vida da timsah ağzının çivide tutunmasını sağlayacak.)

Yapmış olduğumuz parçadan bir tane daha yaparak iki parça elde ediyoruz, çünkü devreyi tutmak için iki tane timsah ağzı lazım.

Bu parçaları bir yerde sabitlemek için yine bulabildiğiniz bir mil veya çiviye klemensin içinden çıkardığımız parçayı geçirip vidanın birini takıyoruz. (Bu vida şekil vermede sıkma görevi görecek.)

Diğer vida boşluğuna resimde de gördüğünüz gibi uzun vida takacağız bu saya de timsah ağzı yerden yüksekte duracak.

Bu vidanın çapı klemensten çıkan parçanın vidasıyla aynı olmalı yoksa sıkı olmaz.

Taban olarak farklı malzemeler kullanılabilir bizim kullandığımız AC motor da kullanılan bir parçaydı, demir olması hem ağır hem de sağlam durmasını sağlıyor sizde kendinize uygun olanı kullanabilirsiniz.

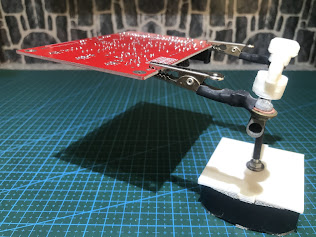

Lehim standımızı artık kullanmaya hazır.

Yapım aşamalarını izlemek isteyenler için video aşağıda..
